Refinish A Jet Jet Ep 2 – Freewing F -14 Tomcat Cockpit 3D Pencetakan, Lukisan dan Pindah Pilot

Apakah Anda melihat saya?!

Dalam proses mendapatkan

Freewing F-14 siap untuk cat

kokpit penuh harus dibangun. Saya telah mengupas kanopi saat mengerjakan persiapan dan menyadari bahwa itu adalah anggota struktural utama untuk palka. Jadi, karena kanopi mati, itu adalah waktu yang tepat untuk membangun kokpit yang bagus untuk tomcat yang disempurnakan ini. Saya merancang beberapa bagian dalam CAD, dicetak 3D dan mengecatnya dan kemudian memasang semuanya ke dalam bak kokpit stok. Hasilnya benar -benar mengubah tampilan kokpit dan sekali dicat benar -benar ditambahkan ke realisme. Oh, dan saya pikir itu akan menjadi kesempatan yang baik untuk menunjukkan membuat pilot dengan kepala bergerak juga. 🙂

Kokpit yang bagus adalah sesuatu yang benar -benar mengubah tampilan model skala. Bagi saya, ini adalah bagian dari proses pembangunan yang selalu saya nikmati, meskipun saya tidak selalu pergi ke tingkat benar -benar mengulang kokpit. Bahkan hanya beberapa tambahan sederhana dan sedikit lukisan yang diperlukan. Tapi, jika tidak ada yang tersedia untuk subjek yang sedang Anda kerjakan, maka inilah saatnya untuk menggaruknya. Saya telah memanfaatkan pencetakan 3D semakin banyak untuk proses yang saya ambil untuk kokpit F-14 termasuk pilot.

Desain CAD Kecil & Pencetakan 3D

Secara umum, kokpit adalah area yang cenderung dikenakan pada sebagian besar pesawat busa dan Freewing F-14 tidak terkecuali. Sebagian besar, kurangnya detail dan kecenderungan untuk menggunakan kembali pilot yang sama yang mungkin atau mungkin tidak menjadi skala yang benar untuk pesawat. Jadi, untuk memperbaiki itu, saya merancang dalam CAD beberapa panel instrumen terperinci dan kursi yang lebih mewakili pesawat skala penuh dan mengunduh model percontohan baru dari

Pedagang CG

untuk digunakan juga.

Desain CAD pasti merupakan proses dan kadang-kadang, hanya kerajinan secara fisik/pembangunan goresan sesuatu lebih mudah. Namun, dalam kasus F-14, saya sudah menguraikan beberapa profil kokpit yang dihasilkan dari

Jet Hangar Twin 70mm F-14

Saya membantu yang membantu memotong proses desain. Ini memberi saya profil 2D dasar untuk kemudian membuat model 3D dari. Saya suka menggunakan Rhino 3D dan jadi saya menggunakan serangkaian fungsi ekstrusi dan sapuan untuk membuat masing -masing objek yang diperlukan untuk membuat rakitan akhir untuk panel kursi dan instrumen.

Model CAD terakhir dicetak 3D

Anycubic Mono X SLA Printer

yang menggunakan resin cair yang disembuhkan oleh sinar UV. Jenis printer ini mampu melakukan cetakan resolusi yang sangat halus yang menghasilkan bagian detail tinggi yang terlihat pada urutan model plastik. Ini adalah proses yang berantakan dan bau dibandingkan dengan cetakan tipe FDM yang khas, tetapi hasilnya cukup luar biasa ketika semuanya diatur dengan benar. Jadi, dua kursi, cluster ke depan dan belakang serta dua pilot dicetak dari resin SLA.

Membuat pilot yang bergerak

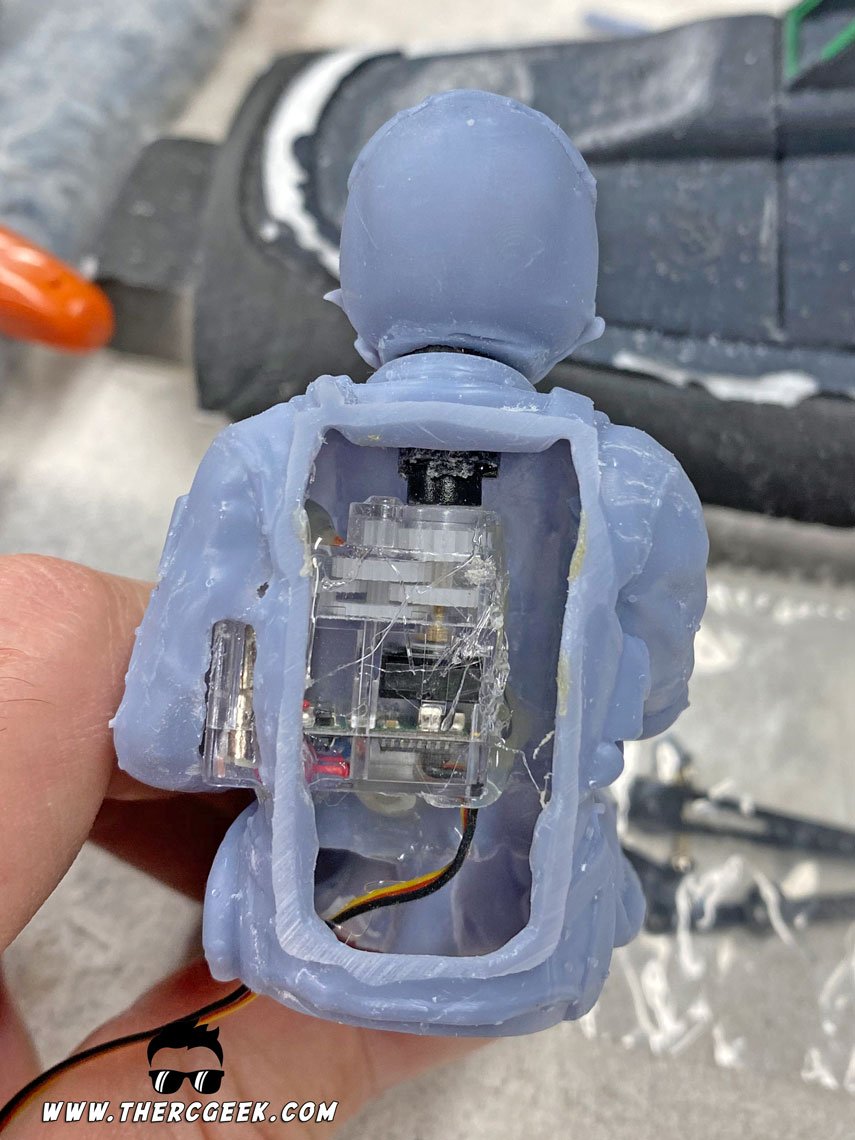

Melewati upaya ini, saya pikir akan menyenangkan untuk menambahkan kepala yang bergerak ke pilot cetak 3D. Desain pilot memiliki parasut di bagian belakang, jadi pertama -tama diperlukan untuk Dremel itu hanya untuk membuat pilot masuk ke dalam kokpit stok. Ini bekerja dengan baik karena memiliki punggung terbuka memungkinkan kemudahan akses untuk memasang servo mikro yang akan menggerakkan kepala. Setelah membersihkan ruang tambahan dalam badan pilot agar sesuai dengan servo (menggunakan dremel di sini juga),

HS-40 Micro Servo

Tekuk direkatkan ke tempatnya ke dalam tubuh pilot dengan ca sedang. Lengan servo direkatkan ke ujung poros panah karbon yang digunakan untuk menyelaraskan servo di dalam tubuh sedemikian rupa sehingga poros panah dipusatkan di leher pilot. Setelah selaras, lem panas digunakan untuk mengisi ruang apa pun di sekitar servo untuk memastikannya diamankan di tempatnya. Untuk menyelesaikan semuanya, poros panah dipangkas sesuai kebutuhan dan kepala pilot direkatkan ke poros panah yang memungkinkan hanya celah kecil antara kepala dan tubuh sehingga kepala dapat berputar dengan bebas dengan servo. Ini bukan proses yang sulit, tetapi memberikan waktu untuk memastikan semuanya sesuai dengan baik sehingga tidak ada ikatan di mana pun. Setelah semua pilot dicat, kepala ditempatkan di tubuh dan kemudian ditempatkan ke kokpit.

Lukisan detail kokpit

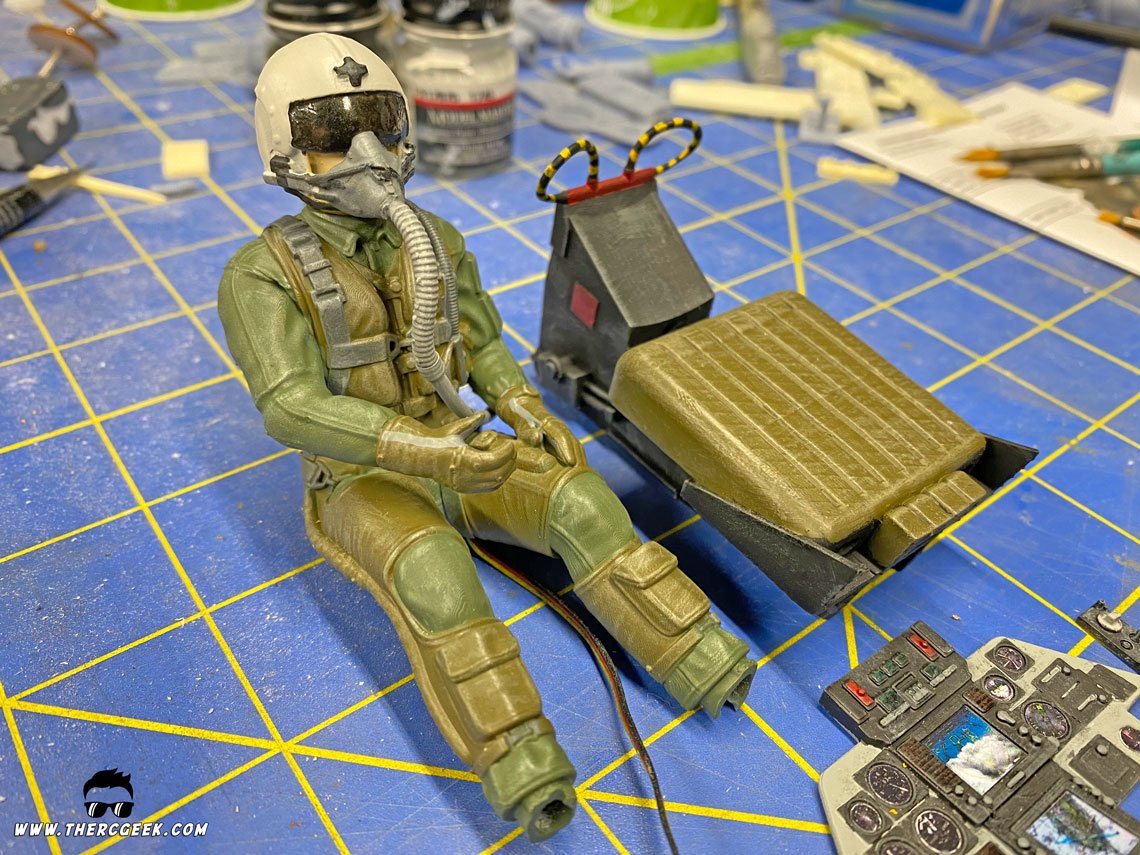

Lukisan pilot

Langkah terakhir tentu saja adalah melukis (bagian favorit saya!). Menjadi pelukis malas seperti saya, saya suka memanfaatkan cat semprot kapan pun saya bisa dan dengan demikian warna dasar pada semua bagian disemprotkan dicat terlebih dahulu. Panel instrumen dicat semprot

AS-11 Medium Sea Grey

kursi -kursi itu disemprotkan dengan semprotan hitam datar, tubuh pilot

AS-14 Olive Green

dan helm

AS-20, Insignia White

. Dari sana, semua warna detail dicat kuas. Pada pilot, detailnya dicat dengan kombinasi zaitun menjemukan untuk G-suit dan abu-abu gelap untuk tali.

Setelah semua lukisan utama dilakukan, beberapa penyikat kering dilakukan pada setelan pilot dan detail yang benar -benar membantu menambahkan beberapa dimensi dan realisme tambahan ke pilot. Jika Anda tidak terbiasa dengan penyikat kering sebagai teknik, itu adalah tindakan mengambil kuas yang telah membuat sebagian besar cat dihapus dengan handuk kertas dan kemudian menyikatnya di atas model. Apa yang dilakukannya adalah meninggalkan sejumlah kecil cat residu di atas area yang disorot dan memberikan ilusi kedalaman tambahan pada detail. Untuk lukisan pilot, saya suka menggunakan sedikit warna dasar yang digunakan untuk melukis ke belakang cangkir kertas, aduk dalam sedikit putih, dan kemudian gunakan warna terang itu untuk mengeringkan sikat di atas warna dasar yang saya gunakan pada pilot. Itu meringankan semua highlight pada pilot dan benar -benar membuatnya terlihat lebih baik. Bereksperimenlah dengan berbagai warna dan/atau rasio campuran untuk mendapatkan tampilan yang diinginkan. Menggigit Dry adalah teknik yang sangat berguna untuk dimiliki di gudang senjata Anda dan merupakan sesuatu yang dapat Anda gunakan sedikit. Ada hal -hal tambahan yang dapat Anda lakukan untuk menambahkan lebih banyak realisme pada pilot seperti pencucian cat minyak dan semacamnya, tapi itu bukan sesuatu yang saya mainkan banyak. Ada beberapa tutorial yang bagus tentang itu

Ace besi

Kursi ejeksi & panel instrumen

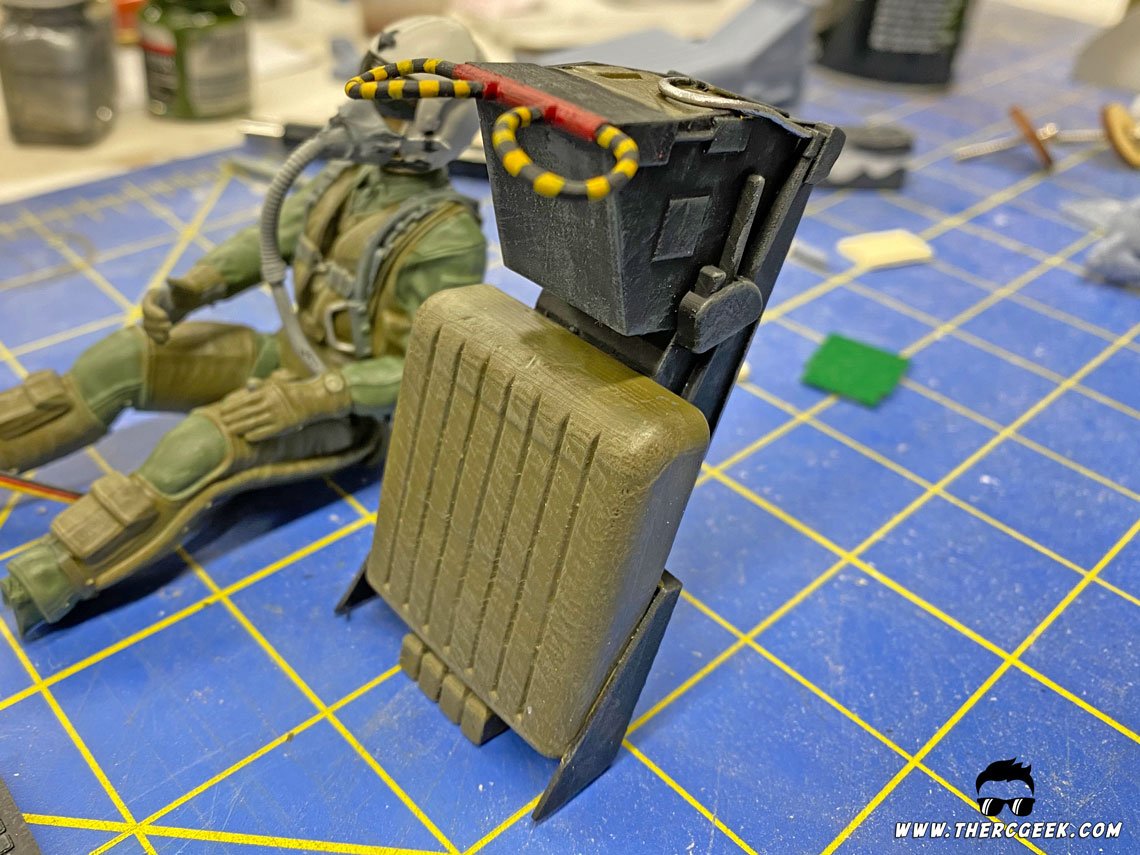

Kursi ejeksi dicat hampir sama dengan pilot yang menyemprotkan warna dasar hitam dan kemudian melukis semua warna yang tersisa. Bantal kursi dicat zaitun menjemukan dan potongan -potongan kuning dicat di pegangan tarik ejeksi untuk mendapatkan tampilan garis tiang tukang cukur. Untuk menyelesaikannya, menyikat kering digunakan untuk mengeluarkan detail yang dicetak.

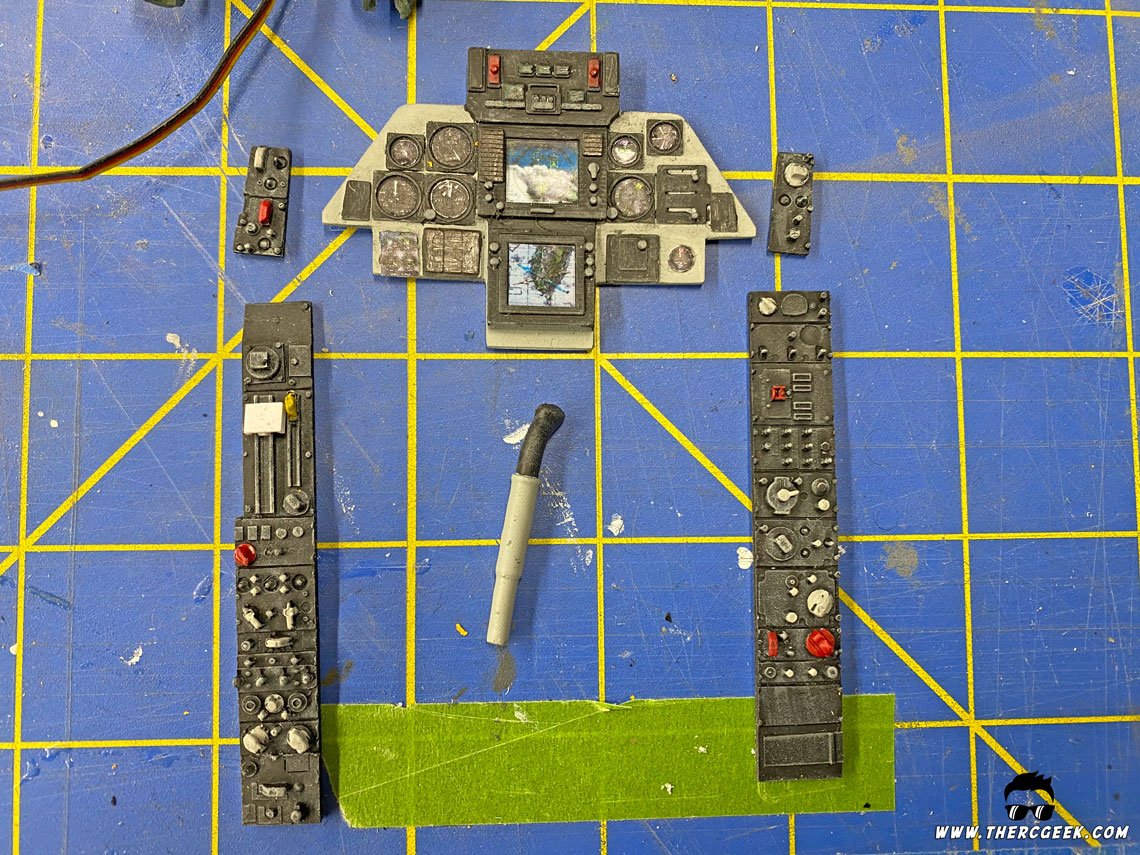

Panel instrumen disemprotkan dengan warna abu -abu dasar dan kemudian semua bezel instrumen dan seperti itu dicat hitam datar per gambar referensi. Untuk membuat instrumen, gambar yang ditemukan di web digunakan dan diskalakan ke ukuran model dan dicetak ke beberapa

laser dicetak vinyl putih

. Masing -masing instrumen dipotong secara individual menggunakan tabung kuningan yang tajam atau pisau xacto yang tajam dan tepi lurus seperlunya. Setelah dipotong, backing dikupas dan instrumen ditempatkan dengan hati -hati satu per satu. Menempatkan mereka di ujung pisau xacto memungkinkan kontak minimal untuk penempatan versus mencoba menggunakan hanya jari -jari Anda. Gambar yang digunakan adalah warna penuh yang menambahkan beberapa dimensi yang bagus untuk tampilan meskipun saya tidak dapat membuktikan keakuratan beberapa di antaranya.

Menyatukan semuanya

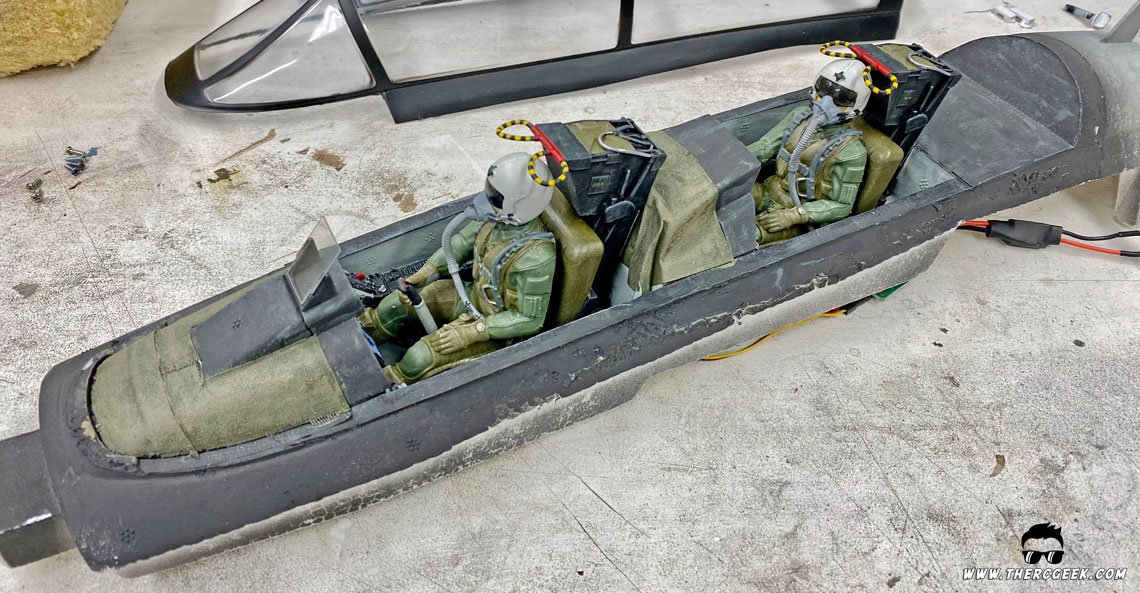

Dengan semua bagian masing -masing dicat, itu masalah menyatukan semuanya ke dalam bak kokpit. Bak mandi pertama kali dicat dan dikeringkan kering dan kemudian beberapa

Rekaman Gaffer

dipotong, dicat zaitun menjemukan dan ditempatkan di atas tudung panel instrumen untuk mensimulasikan penutup kanvas di pesawat skala penuh. Dari sana, masing -masing bagian terpaku pada tempatnya dengan CA dimulai dengan panel instrumen dan punggung kursi dan menyelesaikan dengan pilot. Untuk jaminan tambahan, sekrup digunakan untuk membantu menahan masing -masing pilot dengan kuat di tempatnya melalui dasar kursi. Perhatikan bahwa slot diperlukan untuk memberi makan kabel servo melalui dan kemudian a

Generator gerak servo acak

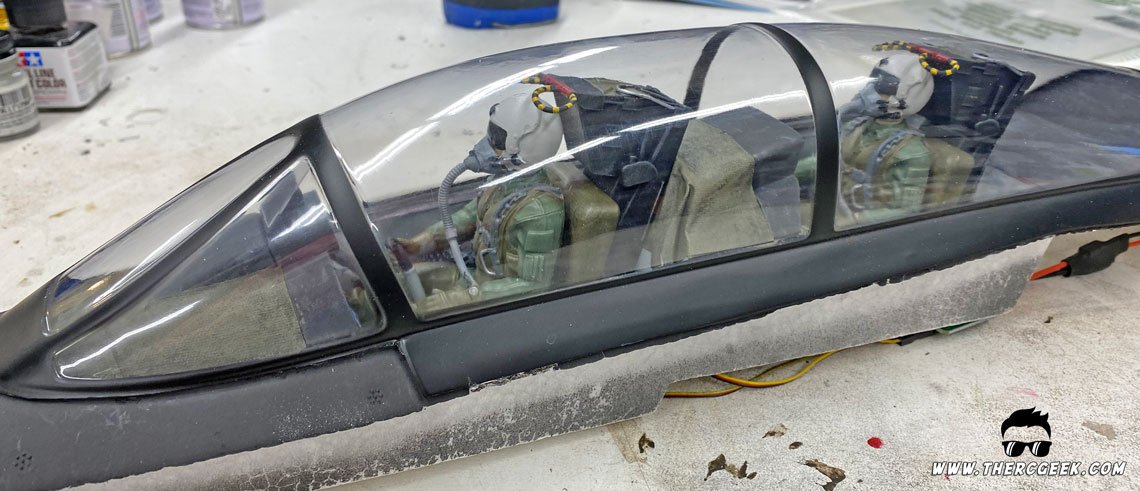

digunakan untuk memindahkan masing -masing kepala pilot secara acak. Sentuhan terakhir adalah menambahkan kaca HUD yang jelas di panel depan menggunakan beberapa styrene lembar yang jelas.

Pikiran terakhir

Hal yang menyenangkan tentang hobi ini adalah bahwa itu bisa sebanyak atau sesedikit yang kita inginkan. Bagi saya, saya suka memodelkan semua detail yang rumit dan membuat segalanya terlihat sejati yang saya bisa. Namun, tidak perlu pergi ke sini untuk mendapatkan hasil yang baik untuk penyegaran kokpit. Sedikit pekerjaan cat dan mungkin upgrade pilot dapat melakukan keajaiban dan tidak memerlukan banyak pekerjaan. Namun jauh Anda memutuskan untuk pergi, bersenang -senang dan menikmati prosesnya karena pekerjaan selalu sepadan dengan hasil akhirnya. Sampai waktu berikutnya ketika kita melukis, sampai jumpa di lapangan!
